SSC硫化氢应力腐蚀试验

ITEM LIST ITEM MENU: corrosion test; Valve Testing; compositional analysis; Mechanical Performance Test; Metallographic analysis; non-destructive testing

SSC硫化氢应力腐蚀试验

PURPOSE:
快速评价有机和无机覆盖层的不连续性空隙及破损等缺陷的实验方法。

RANGE:
零部件、镀层金属，金属及其合金、金属覆盖层、转化膜、阳极氧化膜、金属基体上有机涂层。

TELEPHONE:
0578-2968599

检测目的：
检测材质抗硫化物应力腐蚀性能

检测范围：
石油管道，锅炉，液化气罐等压力容器，金属等制品

咨询电话：
0578-2968599

Item Introduction

硫化物应力腐蚀（Sulfide Stress Corrosion Cracking，SSCC或SSC）是应力腐蚀（SCC）中的一个特殊类型，但与通常所说的应力腐蚀有所区别，在通常所说的应力腐蚀中，环境所起的作用是以阳极溶解为主，而SSC则是以阴极充氢为主。目前SSC机理尚未被完全揭示，但目前大多数学者倾向于这种开裂是由氢导致，并且硫离子或硫化氢对氢向材质内的扩散有一定的促进作用。在石油、天然气（尤其是天然气）长输管道中，高压高强度管道的硫化物应力腐蚀开裂会引发重大的安全事故，因此需要评价管线钢的抗SSC性能，保证管道的安全。

试验方法及标准

试验方案	试验标准	样品要求	备注
A法-标准拉伸	NACE TM0177-2005 GB/T4157-2006 ASTM G39-99 GB/T 15970.4-2000 ISO 7539-2011 ASTM G38-01 NACE TM0316 模拟工况试验	另提供图纸	温度：25±3°C 受力：屈服强度80%或用户自定试验介质：溶液A：氯化纳5%、冰乙酸0.5%、饱和硫化氢溶液溶液B：氯化纳5%、冰乙酸0.23%、乙酸钠0.4%、饱和硫化氢溶液评定：断裂及裂纹
B法-标准弯曲		美标（三点弯）：67.3mm4.57mm1.52mm 国标（两点）：宽15-25mm，长110mm-255mm，大加载应力（200MPa以上）试样，厚度要求0.8-1.8mm
C法-C形环		美标：外径≥15.9mm 国标：外径≥15mm具体参照图纸
D法-标准双悬臂梁		中美标：110mm30mm10mm
四点弯曲法		长110mm-250mm，宽15mm-50mm，厚度客供
GHSC硫化氢电偶腐蚀	NACE TM0177-2005	参考硫化氢试验条件	GHSC试验应按上述对SSC试验规定的要求进行，并满足下列附加的要求、选择和说明。 a)CRA试样与完全浸入试验溶液的非合金钢（即碳钢）形成电偶。按NACE TM0177-1996的要求，非合金钢的面积与浸湿的CRA试样的面积的面积比在应在0.5~1之间。加载夹具与试样和耦合的碳钢之间应电绝缘。对于特定应用的评定，CRA可以与在使用中将与之耦合的，低合金材料的试样耦合。 b)试验环境为NACE TM0177-1996的A溶液，其H2S分压为0.1MPa,温度为24℃±3℃。对于特定应用的评定，可采用E2.5中所述的SSC试验环境。

试验设备：应力环

实验室实力雄厚，应力环数量充足，SSC硫化氢应力腐蚀试验可同时进行120组试验，HIC试验可同时进行200组试验

制样要求

>>拉伸法：试样长度≥100mm，工作段应长25.4mm，直径6.35±0.13mm。每组三个试样

>>弯梁法：美标（三点弯）：67.3mm*4.57mm*1.52mm 国标（两点）：宽15-25mm，长110mm-255mm，厚度要求0.8-1.8mm

>>C型法：外径≥15.9mm 国标：外径≥15mm具体参照图纸

>>双悬臂梁：常规样品≥101.6*25.4*9.35mm；薄样品T≥4.76mm

>>四点弯：长110mm-250mm，宽15mm-50mm，厚度客供（如5mm）

试验方法及标准

试验设备：应力环

制样要求

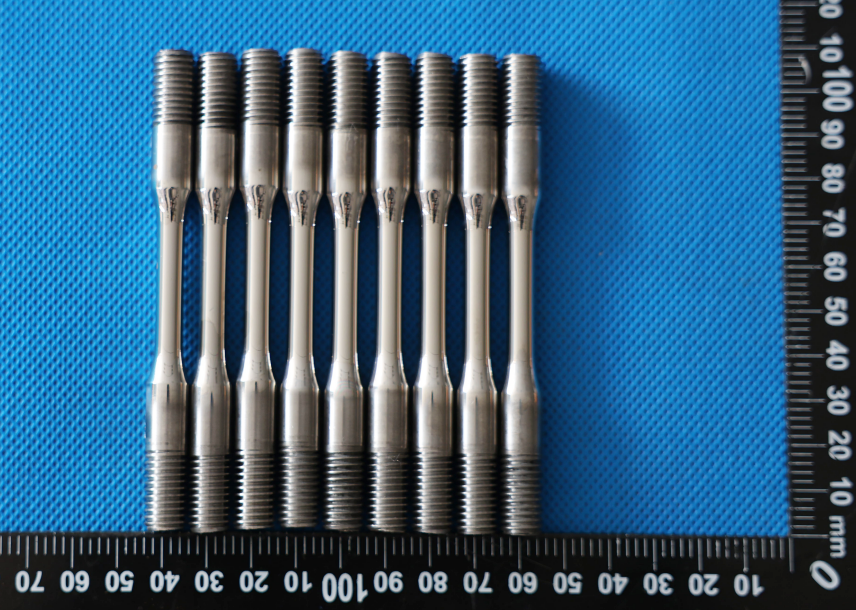

试验样品实物展示

SITE NAVIGATION

TEST ITEMS

CONTACT US

QR CODE
