ITEM LIST
ITEM MENU- corrosion test
- Valve Testing
- compositional analysis
- Mechanical Performance Test
- Metallographic analysis
- non-destructive testing
-
断后伸长率检测
- PURPOSE:
- 快速评价有机和无机覆盖层的不连续性空隙及破损等缺陷的实验方法。
- RANGE:
- 零部件、镀层金属，金属及其合金、金属覆盖层、转化膜、阳极氧化膜、金属基体上有机涂层。
- TELEPHONE:
- 0578-2968599
Item Introduction

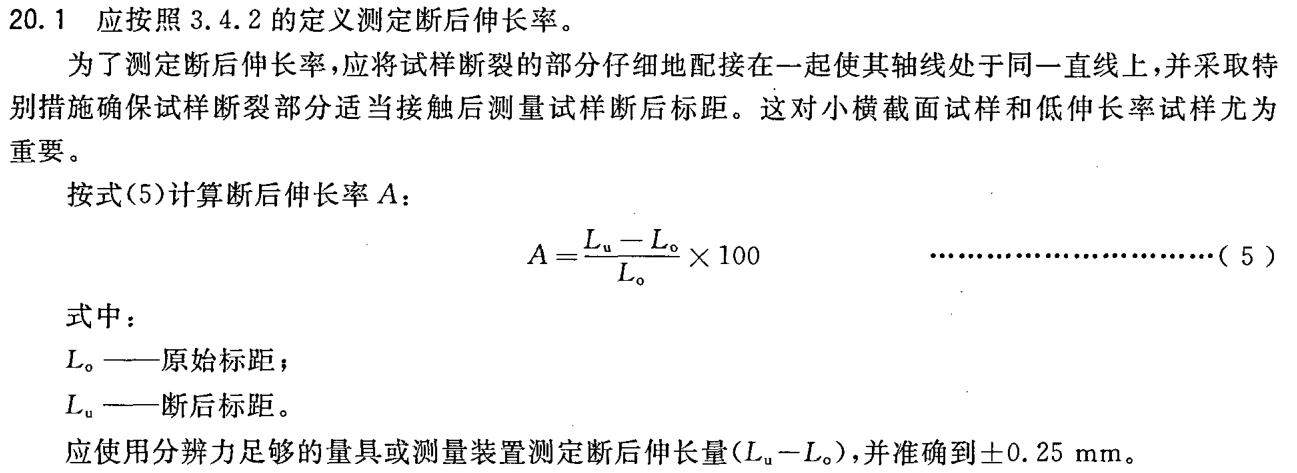

断后延伸率
指金属材料受外力（拉力）作用断裂时，试棒伸长的长度与原来长度的百分比。
检测标准
ASTM E8/E8M-2011 金属材料抗拉试验方法
Standard Test Methods for Tension Testing of Metallic Materials
ASTM A370-2012 钢产品机械测试的试验方法及定义
Standard Test Methods and Definitions for Mechanical Testing of Steel Products
BS EN ISO 6892-1-2009 金属材料.抗拉试验.第1部分:环境温度下的试验方法
Metallic materials — Tensile testing Part 1: Method of test at ambient temperature
GB/T 228.1-2010 金属材料 拉伸试验 第1部分：室温试验方法
Metallic materials--Tensile testing--Part 1:Method of test at room temperature
JIS Z2241-2011 金属材料--拉伸测试--室温下的试验方法
Metallic materials -- Tensile testing -- Method of test at room temperature
AS 1391:2007 金属材料-常温拉伸试验
Metallic materials - Tensile testing at ambient temperature
ASTM B557-2010 锻制和铸造的铝及镁合金制品的拉力试验方法
Standard Test Methods for Tension Testing Wrought and Cast Aluminum- and Magnesium-Alloy Products
GB/T 228—2002
在GB/T228—2002 (金属材料室温拉伸试验方法)中，对断后伸长率的表示方法作了相应的修改，新标准用字母A代替旧符号的δ。
试样标距分为比例标距和非比例标距两种，因而有比例试样和非比例试样之分。
1.比例试样
凡试样标距与试样原始横截面积有以下关系的，称为比例标距，试样称为比例试样。
Lo=k(So)1/2 式中（k——比例系数 So——原始横截面积）
2.非比例试样
非比例标距(也称定标距)与试样原始横截面积不存在上式关系。
如果采用比例试样，应采用比例系数k=5.65的值，因为此值为国际通用，除非采用此比例系数时不满足最小标距15mm的要求。在必须采用其他比例系数的情况下，k=11.3的值为优先采用。产品标准或协议可以规定采用非比例标距。不同的标距对试样的断后伸长率的测定影响明显。
新、旧标准对于断后伸长率符号表示的差异如下表：
|
GB/T228—2002 （新）
|
GB/T228—1987（旧）
|
备注
|
|
A
|
δ5
|
试棒的标距等于5倍直径（短标距）
|
|
A11.3
|
δ10
|
试棒的标距等于10倍直径（长标距）
|
|
Axmm
|
δxmm
|
试棒的标距为定标距Xmm（定标距）
|
检测标准
1.线材、圆棒试样：
d≥10mm,长度 L≥200mm
3mm≤d≤10mm,长度 L≥200mm
d≤3mm,长度 L≥1000mm（线材最小300mm，棒材最小80mm）
2.矩形试样：
≥16*200mm(L最小120mm)
3.管状试样：
OD≤30mm, L≥300mm (最小150)
OD>30mm, 一般要求L≥300mm
另 OD≤55mm，可整管拉伸
丽水阀检
ADDRESS: Wanyang Zongchuang City, Bihu Town Industrial Park, Liandu District, Lishui City, Zhejiang Province, China
TEL: 0578-2968599
FAX: 0578-2968599
EMAIL: 939537241@QQ.com
