屈服强度：

是金属材料发生屈服现象时的屈服极限，亦即抵抗微量塑性变形的应力。对于无明显屈服的金属材料，规定以产生0.2%残余变形的应力值为其屈服极限，称为条件屈服极限或屈服强度。大于此极限的外力作用，将会使零件永久失效，无法恢复。如低碳钢的屈服极限为207MPa，当大于此极限的外力作用之下，零件将会产生永久变形，小于这个的，零件还会恢复原来的样子。

屈服强度检测标准：

ASTM E8/E8M-2011           金属材料抗拉试验方法

Standard Test Methods for Tension Testing of Metallic Materials

ASTM A370-2012                钢产品机械测试的试验方法及定义

Standard Test Methods and Definitions for Mechanical Testing of Steel Products

BS EN ISO 6892-1-2009   金属材料.抗拉试验.第1部分:环境温度下的试验方法

Metallic materials — Tensile testing Part 1: Method of test at ambient temperature

GB/T 228.1-2010                金属材料 拉伸试验 第1部分：室温试验方法

Metallic materials--Tensile testing--Part 1:Method of test at room temperature

JIS Z2241-2011                  金属材料--拉伸测试--室温下的试验方法

Metallic materials -- Tensile testing -- Method of test at room temperature

AS 1391:2007                     金属材料-常温拉伸试验

Metallic materials - Tensile testing at ambient temperature

ASTM B557-2010              锻制和铸造的铝及镁合金制品的拉力试验方法

Standard Test Methods for Tension Testing Wrought and Cast Aluminum- and Magnesium-Alloy Products

屈服强度制样要求：

1.线材、圆棒试样：

d≥10mm,长度 L≥200mm

3mm≤d≤10mm,长度 L≥200mm

d≤3mm,长度 L≥1000mm

（线材最小300mm，棒材最小80mm）

2.矩形试样：

≥16*200mm(L最小120mm)

3.管状试样：

OD≤30mm, L≥300mm (最小150)

OD>30mm, 一般要求L≥300mm

另 OD≤55mm，可整管拉伸

GB/T 228.1：

GB/T 228.1 金属材料拉伸试验

屈服强度   yield strength

当金属材料呈现屈服现象时，在试验期间达到塑性变形发生而力不增加的应力点。应区分上屈服强度和下屈服强度。

上屈服强度  upper yield strength  ReH

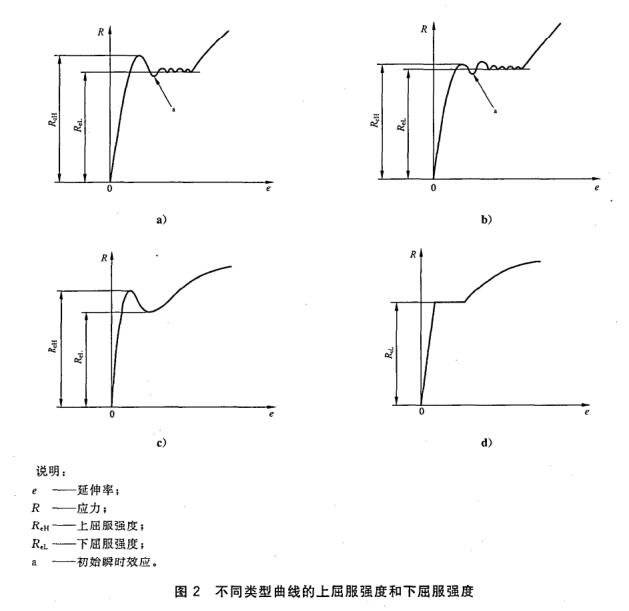

试样法师屈服e而力首次下降前的最低应力，见下图：

下屈服强度   lower yield strength Rp

在屈服期间，不计初始瞬时效应时的最小应力。

丽水阀检实验室：
