高温拉伸试验

高温拉伸试验通常是指温度恒定在1100℃以下，规定加载速率,受载方式为单项的拉伸试验。

在高压蒸汽锅炉、汽轮机、柴油机、航空发动机等设备中，很多机件长期在高温下服役。对长期在高温条件下工作的金属机件，如果仅考虑常温短时静载下的力学性能显然是不够的。因为温度和作用时间对金属材料的力学性能影响很大。

1、温度的影响：一般随温度升高，金属材料的强度降低而塑性增加。

2、载荷持续时间的影响：如果不考虑环境介质的影响，则可认为材料的常温静载力学性能与载荷持续时间关系不大。但在高温下，载荷持续时间对力学性能有很大影响。

高温拉伸测试标准

ASTM E21-2009    金属材料高温张力试验的试验方法

Standard Test Methods for Elevated Temperature Tension Tests of Metallic Materials

ISO 6892-2-2011  金属材料--拉伸试验--第2部分：高温下的试验方法

Metallic materials -- Tensile testing - Part 2: Method of test at elevated temperature

GB/T 4338-2006    金属材料高温拉伸试验方法

Metallic materials -- Tensile testing  at elevated temperature

JIS G 0567-2012   钢和耐热合金的高温拉力试验方法

Method of elevated temperature tensile test for steels and heat

AS 2291-2007       高温金属拉伸试验方法

Metallic materials - Tensile testing at elevated temperatures

高温拉伸检测样品要求

附录A

附录B

附录C

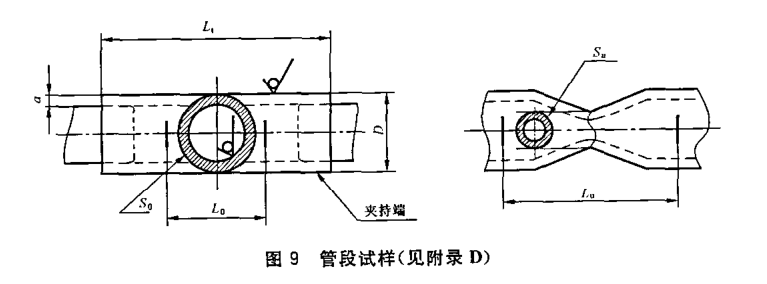

附录D

GB/T 4338高温拉伸试验

GB/T 4338 高温拉伸试验方法

一、原始横截面的测定

二、原始标距的测定及标记

三、温度的测量

四、试样的加热

     将试样的逐渐加热至规定温度，加热过程中，试样的温度不应超过规定温度偏差上限，达到规定温度后至少保持10min，然后调整引伸计零点。

五、施加试验力

六、试验速率

 a.屈服强度

试验开始至屈服强度期间，试样的应变速率应在0.001/min~0.005/min之间尽可能保持恒定，仲裁试验采用中间应变速率。当试验系统不能控制应变速率时，应调节应力速率，使在整个弹性范围内试样应变速率保持0.003/min以内，任何情况下，弹性范围内的应力速率不应超过（300N/mm2）/min）。

b.抗拉强度

如仅测定抗拉强度，试样的应变速率应在0.02/min~0.20/min之间尽量保持恒定，仲裁试验采用中间应变速率。

七、断后延长率的测定

八、规定非比例延伸强度的测定

九、上屈服强度和下屈服强度的测定

十、规定残余延伸率的验证

十一、抗拉强度的测定

十二、断面收缩率测定

丽水阀检实验室：
